Получение механических характеристик материалов
неразрушающим методом
неразрушающим методом

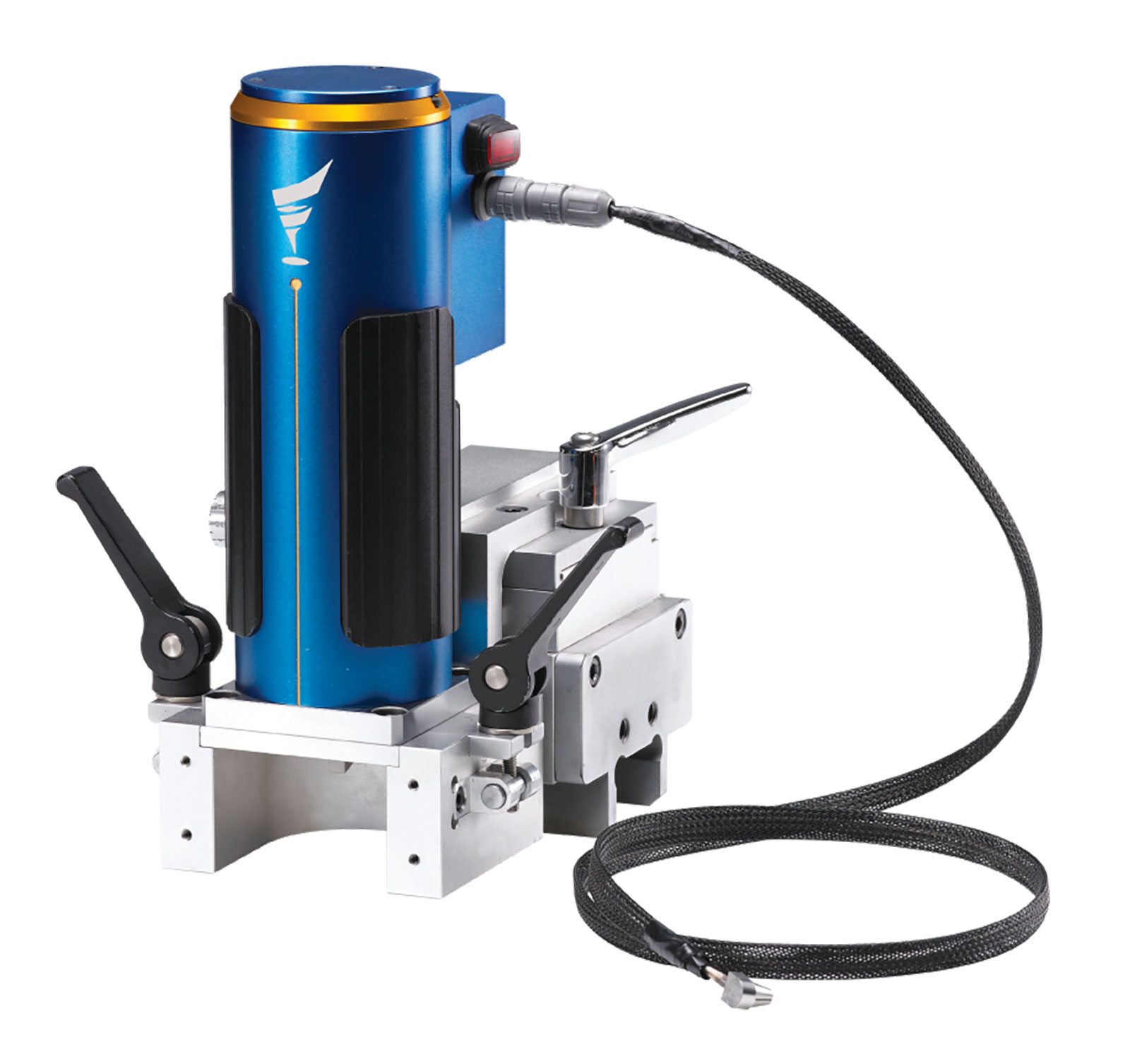

Система Hybrid Micro-AIS(F)
Cистема определения механических характеристик материалов в микрометровом диапазоне
Мобильная система Hybrid Micro-AIS(F) позволяет проводить испытания и получать результаты в реальном времени как в лабораториях, так и в полевых условиях.
Определяемые характеристики:
Hybrid Micro-AIS(F) - это мобильный портативный прибор-инспектор (устройство с встроенным интерфейсом). Система оценки свойств на растяжение и остаточного напряжения с помощью инструментального испытания на вдавливание. Определение присутствия истончения для испытываемого объекта с помощью модуля толщиномера. Электролитический модуль для химической полировки площади сечения. Модуль контроля поверхности для наблюдения за мелкой конструкцией объекта испытания.
Определяемые характеристики:
- Остаточное напряжение (RS)
- Прочность при растяжении (TS)
- Трещиностойкость (FT)
- Твердость по Виккерсу (HV)
- Толщинометрия
Hybrid Micro-AIS(F) - это мобильный портативный прибор-инспектор (устройство с встроенным интерфейсом). Система оценки свойств на растяжение и остаточного напряжения с помощью инструментального испытания на вдавливание. Определение присутствия истончения для испытываемого объекта с помощью модуля толщиномера. Электролитический модуль для химической полировки площади сечения. Модуль контроля поверхности для наблюдения за мелкой конструкцией объекта испытания.
Программное обеспечение для измерения прочности при растяжении, основано на методе (МИИ — метод инструментального индентирования), параметры оценки: Определение остаточного напряжения, твердости, а также контроль поверхности, химическая полировка, ультразвуковое измерение толщины с использованием оценки свойств при растяжении в качестве стандартного параметра испытаний проводится с помощью одного интегрированного программного обеспечения.
Возможность проведения измерения и анализа в реальном времени с использованием портативного ПК.
Возможность относительной оценки на более позднем этапе путем составления базы данных с результатами испытания.
Формирование отчета на основе результатов испытания
Возможность добавления модуля анализа и пользовательского программного обеспечения по дополнительному запросу.
Возможность проведения измерения и анализа в реальном времени с использованием портативного ПК.
Возможность относительной оценки на более позднем этапе путем составления базы данных с результатами испытания.
Формирование отчета на основе результатов испытания
Возможность добавления модуля анализа и пользовательского программного обеспечения по дополнительному запросу.
Технические характеристики
Модуль испытания вдавливанием
Модель
Hybrid Micro-AIS(F)
Размер (масса)
Ø72 x 212 мм (2,3 кг)
Максимальная нагрузка
макс. 2 кгc
Разрешение (нагрузка/смещение)
0,03 гс / 0,1 нм
Макс. расстояние перемещения
20 мм
Скорость нагружения
0,05 ~ 20 мм/мин
Тип контроля нагрузки
Механизированный автоматический контроль
Подключение
RS-422/Bluetooth
Скорость обработки данных
50 точек/с (20 мс)
Модуль измерения толщины
Диапазон измеряемой толщины
2 ~ 200 мм
Разрешение
0,1 мм
Рабочий режим
Одноточечный режим
Модуль контроля химической полировки
Ток выпрямления химической полировки
0 ~ 60 В, 1,5 A
Ток выпрямления химического травления
0 ~ 6 В, 1,5 A
Обработка поверхности
Сверхтонкая шлифовка металлов, полировка до глянца
Нагрузка при электролитической полировке
1 ~ 10 кгc
Тип контроля нагрузки
Механизированный автоматический контроль
Система контроля поверхности
Источник питания
USB 5 В пост. тока
Преобразователь изображения
1/3 дюйма 720P HD, цветная КМОП-матрица
с функцией широкого динамического диапазона
с функцией широкого динамического диапазона
Чувствительность
3650 мВ /лк·с
Источник света
Встроенный светодиод белого цвета
Динамический диапазон
115 дБ
Макс. увеличение
X550
Тип связи
USB
FOCUS
Механизированный автоматический контроль
Узнайте больше
Наш технический специалист проконсультирует вас по всем вопросам, связаннми с системами экспресс-диагностики Frontics
Нажимая на кнопку, вы даете согласие на обработку персональных данных и соглашаетесь c политикой конфиденциальности.
Метод инструментального индентирования
Метод инструментального индентирования, реализованный в системе AIS, позволяет значительно сократить время проведения всех испытаний до 1 дня без необходимости вырезки образцов и потребности в дополнительном оборудовании. А длительность одного испытания для получения требуемой характеристики составляет всего 3-5 минут и позволяет получить мгновенный результат измерения механических параметров.
Прочность на растяжение и трещиностойкость определяются по специальным оценочным кривым из данных испытания вдавливанием, а остаточное напряжение — из диаграммы зависимости глубины погружения индентора от нагрузки, которая позволяет количественно определить остаточное напряжение материала. Эта техника отличается повышенной воспроизводимостью и точностью по сравнению с другими методами испытаний.
Прочность на растяжение и трещиностойкость определяются по специальным оценочным кривым из данных испытания вдавливанием, а остаточное напряжение — из диаграммы зависимости глубины погружения индентора от нагрузки, которая позволяет количественно определить остаточное напряжение материала. Эта техника отличается повышенной воспроизводимостью и точностью по сравнению с другими методами испытаний.
