Получение механических характеристик материалов
неразрушающим методом
неразрушающим методом
Система Micro-AIS

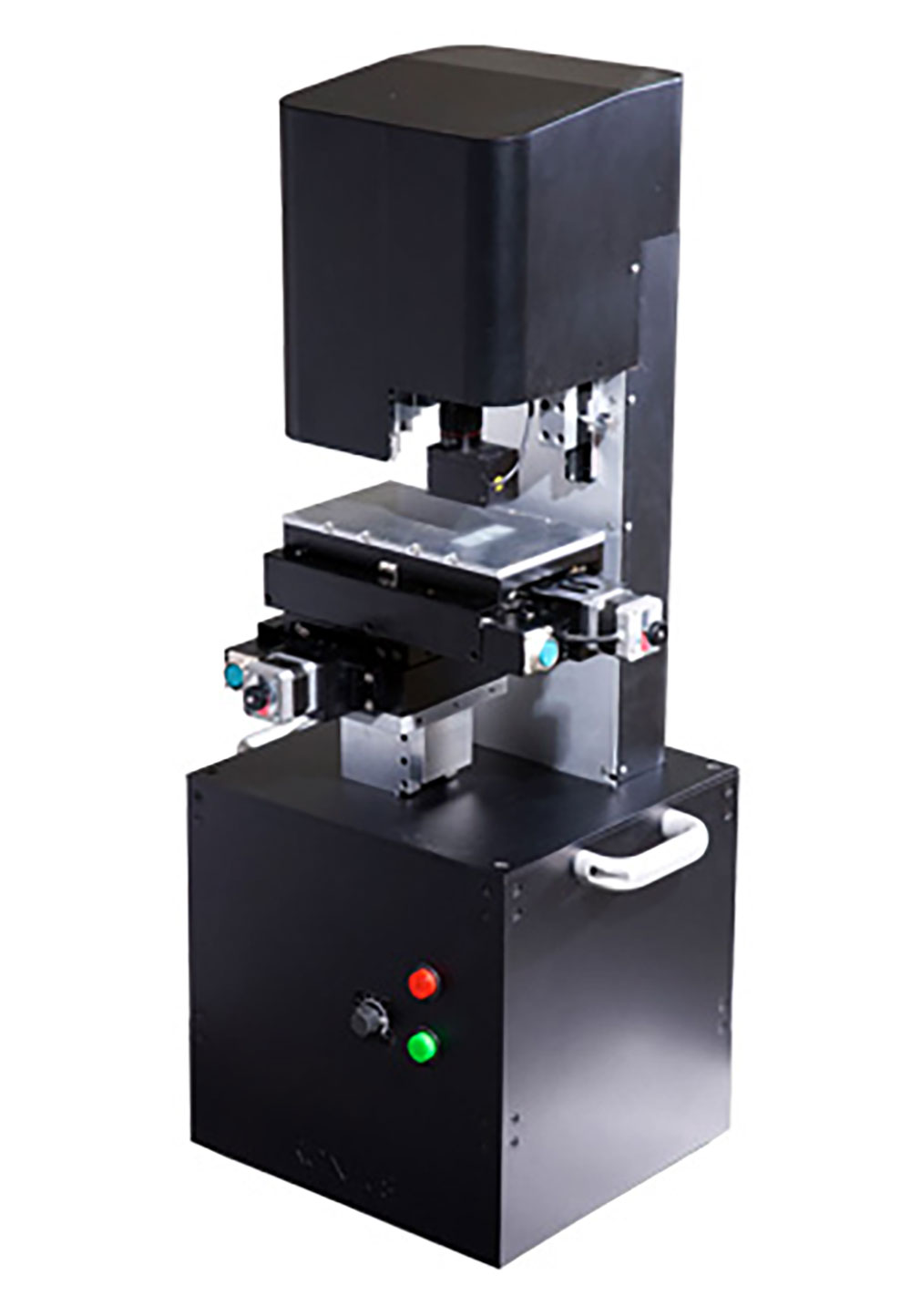

Лабораторная система Micro-AIS определения механических характеристик материалов в микрометровом диапазоне
Прибор Micro-AIS разработан для применения в лабораториях. Это автоматизированная измерительная система, гарантирующая высокую точность измерений.
- Измерение остаточного напряжения на материале, в микрометровом диапазоне
- Высокая четкость изображения (макс. увеличение: X1200)
- Ручное управление перемещения по оси Z
- Высококачественная противопылевая защитная система
- Источник бесперебойного питания (опция)
- Возможность адаптации под камеру для температурных испытаний (опция: -150...1000℃)
Технические характеристики
Модель
Micro-AIS
Размер (масса)
328 x 305 x 900 мм (130 кг)
Максимальная нагрузка
2 кгc
Шаг нагрузки (нагрузка / ход)
0,01 гс / 10 нм
Полный ход
24 мм
Скорость нагружения
0,1–3 мм/мин
Электропитание
220 В / 50 Гц, ±10%
Подключение
RS-422/RS-232
Компьютер для анализа (стандартный)
Ноутбук
Индентор
Микро Виккерс
Условия эксплуатации
Температура: от 0 до +30 °С
Отн. влажность: 60%
Отн. влажность: 60%
Приспособления
Автомат. платформа X-Y-Z
Узнайте больше
Наш технический специалист проконсультирует вас по всем вопросам, связаннми с системами экспресс-диагностики Frontics
Нажимая на кнопку, вы даете согласие на обработку персональных данных и соглашаетесь c политикой конфиденциальности.
Метод инструментального индентирования
Метод инструментального индентирования, реализованный в системе AIS, позволяет значительно сократить время проведения всех испытаний до 1 дня без необходимости вырезки образцов и потребности в дополнительном оборудовании. А длительность одного испытания для получения требуемой характеристики составляет всего 3-5 минут и позволяет получить мгновенный результат измерения механических параметров.
Прочность на растяжение и трещиностойкость определяются по специальным оценочным кривым из данных испытания вдавливанием, а остаточное напряжение — из диаграммы зависимости глубины погружения индентора от нагрузки, которая позволяет количественно определить остаточное напряжение материала. Эта техника отличается повышенной воспроизводимостью и точностью по сравнению с другими методами испытаний.
Прочность на растяжение и трещиностойкость определяются по специальным оценочным кривым из данных испытания вдавливанием, а остаточное напряжение — из диаграммы зависимости глубины погружения индентора от нагрузки, которая позволяет количественно определить остаточное напряжение материала. Эта техника отличается повышенной воспроизводимостью и точностью по сравнению с другими методами испытаний.
Программное обеспечение
Программное обеспечение для измерения прочности при растяжении основано на методе (МИИ — метод инструментального индентирования), параметры оценки: предел текучести, предел прочности на разрыв, показатель упрочнения, модуль упругости.
Для начала проведения испытаний, достаточно задать параметры такие как скорость нагружения, разрешение, диапазон обследования Х,У Внедрен испытательный модуль автоматического отображения, выбора и построения изображения.
Один программный комплекс позволяет выполнять все необходимые задачи: испытания, анализ, сбор данных и формирование отчетов.
Проверка неисправностей и проверка ошибок данных.
Возможность применения камер высокой и низкой температуры и встроенного контрольного программного обеспечения.
Возможность добавления модуля анализа и пользовательского программного обеспечения по дополнительному запросу.
Для начала проведения испытаний, достаточно задать параметры такие как скорость нагружения, разрешение, диапазон обследования Х,У Внедрен испытательный модуль автоматического отображения, выбора и построения изображения.
Один программный комплекс позволяет выполнять все необходимые задачи: испытания, анализ, сбор данных и формирование отчетов.
Проверка неисправностей и проверка ошибок данных.
Возможность применения камер высокой и низкой температуры и встроенного контрольного программного обеспечения.
Возможность добавления модуля анализа и пользовательского программного обеспечения по дополнительному запросу.
